Une détermination rapide de la capacité d'un rouleau d'essuyage de pochoir à résister au détachement des fibres et à la contamination consécutive des circuits imprimés pendant le processus d'impression.

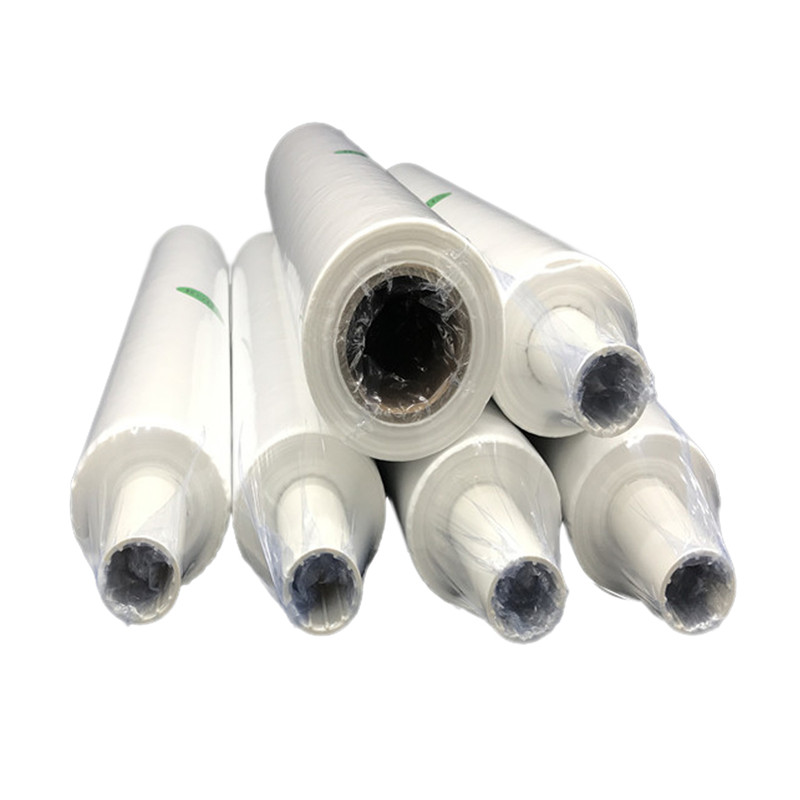

L'objectif de ce test est de sélectionner un rouleau de nettoyage de pochoirs CMS exempt de fibres de papier fragiles et pelucheuses susceptibles de se briser. L'utilisation d'un rouleau non pelucheux, tel que Essuie-glaces multiples Rouleaux d'essuyage pour pochoirs de salle blanche peut aider à prévenir les dommages à l'équipement, les défauts, les ponts, les ouvertures bloquées, la faible efficacité de transfert et la contamination de la soudure.

Les circuits imprimés contaminés sont un problème courant. Bien que la contamination elle-même soit souvent considérée comme un mystère, la cause pourrait en réalité provenir de l'environnement. rouleau d'essuyage de pochoir Cela est dû en grande partie à la pâte à souder collante et aux bords tranchants des ouvertures du pochoir.

Le rouleau d'essuyage de pochoir est censé nettoyer le pochoir afin d'éviter toute contamination. Cependant, certains rouleaux d'essuyage de pochoirs Laissent souvent des débris de matériau sur le pochoir, contaminant ainsi le circuit imprimé. Lorsque ces contaminants traversent le four, des vides apparaissent.

Il est possible de déterminer la probabilité de contamination grâce à un test simple du rouleau d'essuyage des pochoirs. Ce test, appelé « Test du ruban adhésif », est rapide et simple. Il permet à toute entreprise de réaliser des économies en évitant la réparation des panneaux contaminés. Il permet également de déterminer les rouleaux d'essuyage des pochoirs acceptables.

Procédure de test du ruban de nettoyage du pochoir

1. Tout d’abord, coupez un morceau de ruban adhésif ou de ruban électrique noir d’environ 5 cm de longueur.

2. Placez la bande de ruban adhésif le long de la surface du tissu d'essuyage du pochoir.

3. Une fois le ruban adhésif collé à la surface, il faut appliquer une pression. La pression doit être appliqué de manière uniforme.

4. Pour assurer une pression uniforme, passez un poids de calibrage de 1 000 g sur la surface adhésive. À défaut, vous pouvez utiliser un outil de pose de joints (utilisé pour la pose de papier peint), une canette de soda pleine ou tout autre outil permettant une répartition uniforme du poids. Dans certains cas, un simple doigt suffit.

5. Si vous utilisez du ruban adhésif, placez-le sur une surface noire et observez la quantité de fibres arrachées à l'œil nu, ou mieux encore à la loupe. Ce test peut être facilement quantifié en comptant les fibres et les particules sous grossissement.

6. Pour une meilleure détermination, répétez cette étape pour les côtés avant et arrière des rouleaux d'essuyage.

Important ! Ce test n'est valable que pour comparer des tissus.
